Technische Daten

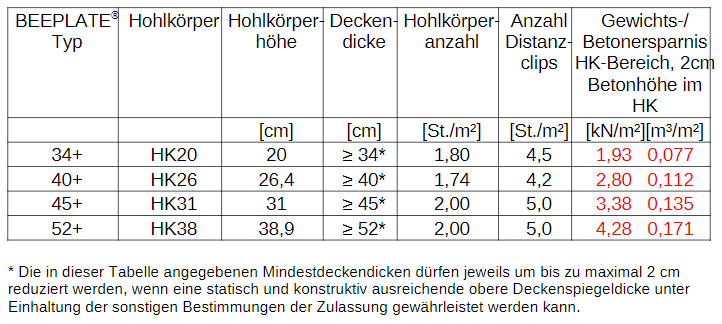

Geometriedaten bei wabenförbiger Aufstellung

Für einen Höhenausgleich können unter den Hohlkörpern zusätzliche Abstandshalter (Drunterleisten für Folie) eingelegt werden. Die 1. Betonlage muss mind. 2 cm über die obere Lage der unteren Bewehrung und mind. bis zum unteren Rand der Hohlkörper (Keine Öffnung zwischen Hohlkörper und Beton) eingebaut werden.


Falls der Beton durch die Wahl der Schichtdicke der 1. Betonlage im Hohlkörper nicht aufsteigt, kann die Gewichtsersparnis um maximal 0,32 kN/m² (0,0128 m³/m² Beton) höher sein.


Bei ca. 70% der Deckenfläche einer üblichen punktgestützten Hohlkörperdecke können Hohlkörper eingebaut werden. Plattenränder und die Umgebung von Aussparungen sind umlaufend mit einem Bereich mind. in der Größe der Plattendicke h massiv auszubilden.


Für einen einfachen Einbau der Schubzulagen sollte die Betondeckung der unteren Bewehrungslage mindestens 35 mm betragen. Der maximale Stabdurchmesser der unteren Bewehrungslagen beträgt 16 mm. Es dürfen keine Doppelstäbe angeordnet werden. Der minimale Stabachsabstand beträgt 100 mm. Dieser Wert kann für eine

der beiden unteren Bewehrungslagen auf 75 mm reduziert werden, wenn gleichzeitig der Stabachsabstand der anderen Richtung ≥ 125 mm beträgt.


Vorgaben aus Brandschutznormen sind ggf. einzuhalten.
